TL系列信号调理器

2019/04/17

TL系列信号调理器配合内装IC传感器可对振动信号进行测量，既为内装IC传感器提供激励电源，又对传感器输出信号进行滤波等处理。具有抗干扰能力强、精度高、噪声低、长线传输误差小等特点。
　

TL-1型信号调理器

图例为6通道

主要技术指标：

　1、精确度±0.5%。
　　2、增益为1。
　　3、线性度误差优于1%。
　　4、频响0.1Hz～30KHz（内置）。
　　5、输入/输出电压≤10Vp。
　　6、噪声≤10uV（输入端对地短路）
　　7、供电电源 AC220V±10%  50Hz
　　8、通道数：单台1-8通道可选

TL-2型信号调理器

图例为4通道

主要技术指标：
　　1、精确度±0.5%。
　　2、增益为1、10、100。
　　3、线性度误差优于1%。
　　4、频响0.1Hz～30KHz（内置）。
　　5、输入/输出电压≤10Vp。
　　6、噪声≤10uV（输入端对地短路）
　　7、供电电源 AC220V±10%  50Hz
　　8、通道数：单台1-8通道可选

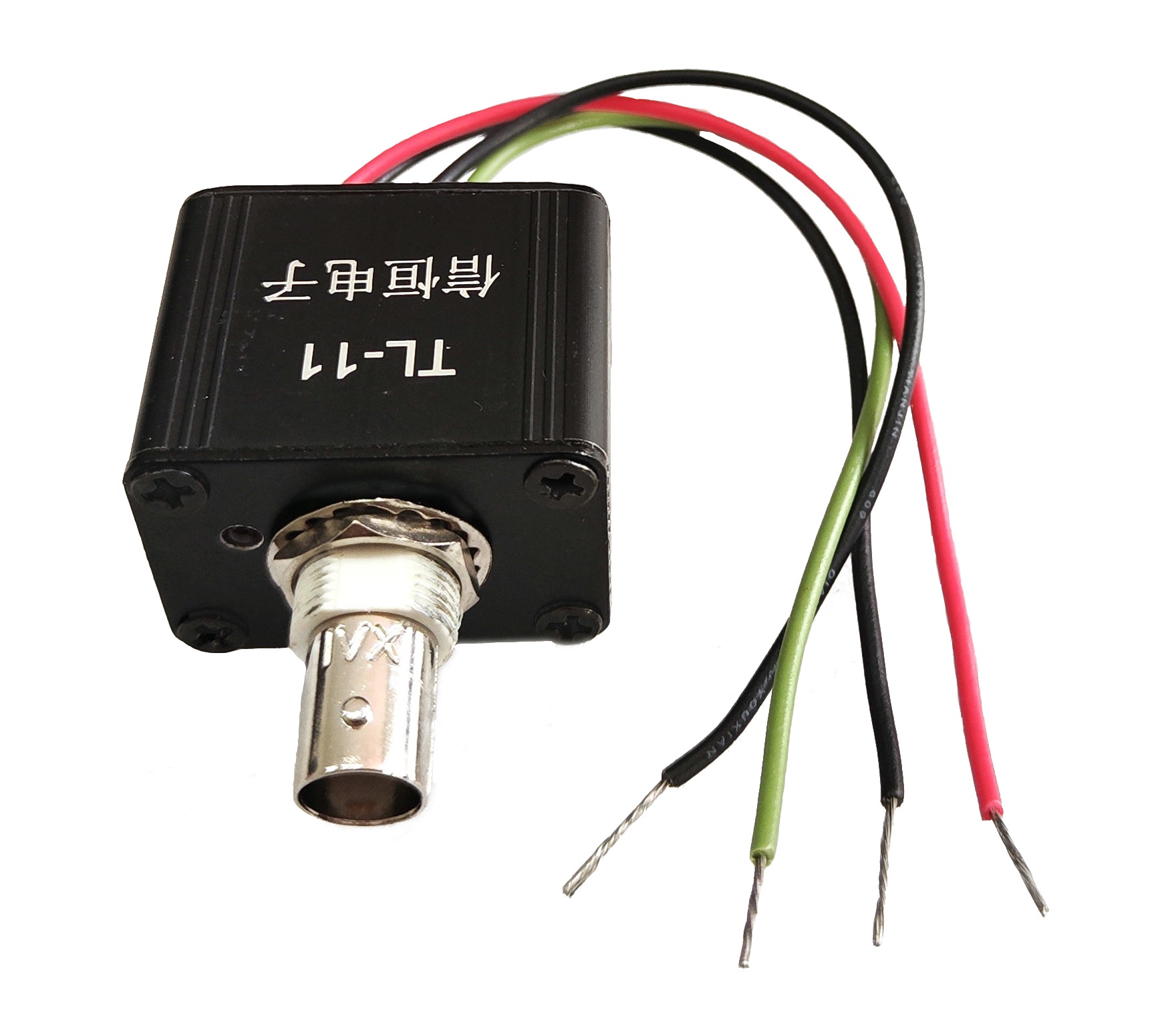

　TL-11型信号调理器

主要技术指标：　　

1、通道数：1通道

2、增益为1。

3、信号输出为-10～+10V电压。

4、提供激励为4mA恒流源。

5、频率范围：AC耦合，截止频率制0.16Hz。

6、带有传感器在线指示灯。

7、信号连接：输入为BNC；输出为四线。

8、外形尺寸：60*36*22mm

9、重量：35g

TL-01A型信号调理器　　

主要技术指标:

1、输入通道：1

2、信号输出：4-20mA电流

3、提供激励：2.8mA恒流源

4、频率范围：0.05Hz～30kHz（加速度）

5、信号接入：BNC端子

6、信号输出：螺丝端子

7、外形尺寸：22mm×36mm×150mm

8、重量：100g
