CM-2B多点静态应变快速采集分析系统

2019/04/17

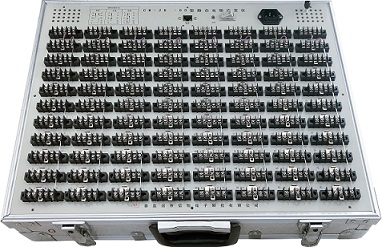

       CM-2016(CM-2B)静态应变仪是本公司根据国际上大型静态应变测试发展方向，经过多年研究实验，并结合用户实际使用情况研制的国内新一代静态应变采集分析系统。主要特点：一是运用电子开关转换及高速高精度ＡＤ传输技术，是国内率先实现对测量数据进行实时显示，监视加载过程的静态采集测量系统，二是采用独特的软硬件滤波技术，使仪器具有极强的现场抗干扰能力，三是精度高，可达到测量值的0.1％。系统软件运行在Windows（包括64位win7、win8、win10）环境下，中文菜单，可以进行采样控制，每个独立系统能够对多达2560点的静态数据进行处理，计算相应的应力，显示应变片贴片处的主应力，主应变，主应变及主应力方向，数据可以转化为通用数据格式（Word文档，Excel表格）或图形显示，进行存储或打印。本产品在长征运载火箭、三峡工程、大庆石油井架等工程项目测试使用中，性能稳定可靠，测量精度高，反应速度快，完全满足大、中型试验要求。

技术指标：

☆ 通讯接口：以太网接口。

☆ 测量点数：每个机箱可测量64个测试点或 80个测点，每台计算机可控制多达2560个测试点。

☆ 测量范围：±19999με

☆ 测量误差：测量值的0.1%±2μεFS

☆ 分辨率：1με

☆ 漂移：零漂（室温）<3με/4小时 温漂<1με/℃

☆ 测量速度：系统全部测点进行一次测量的时间约1秒（特殊要求可达5Hz）。

☆ 系统采用初读数法自动清零，使测试前的准备工作减小。

☆ 可使用多点公用补偿。

☆ 测量过程中可通过计算机屏幕换帧显示（每一帧可观察64点、80点的应变值），实时监视测量载荷的应变值或应力值的变化状态，对加载及测量过程中的数据变化实时掌握，以保证测量质量。

☆ 采样控制、预置修正参数（弹性模量，泊松比，应变片电阻，应变片灵敏度，导线电阻，屈服极限）、应力、应变花等均由计算机完成，单臂测量时非线性影响自动修正，数据文件及图像可按一定格式输出打印。

☆ 所有数据可转化为Word兼容的文本格式。可完成应力分布图，Ｘ-Ｙ绘图，Ｔ－Ｙ绘图的显示存储。
