压电加速度传感器
2019/11/27
YD系列压电加速度传感器结构先进，品种齐全，性能稳定，环境特性好，使用寿命长，安装方便。可与本公司生产的CA系列电荷放大器、阻抗变换器配接组成测试系统，适用于各种冲击振动测量。
突出特点：
● 结构先进，使用方便。
● 性价比高，安装方便，尤其适用于振动测量。
● 性能稳定，环境特性好，使用寿命长。

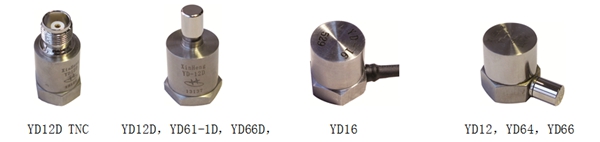

★ 通用测振，长期监控型
型 号 | 电荷 灵敏度 PC/g | 频带范围 Hz(±10%) | 谐振频率 KHZ | 量程 （±10%） g | 横向灵敏度比 % | 外形尺寸mm | 重量 （克） | 安装螺纹 mm | |
横截面 | 高度h | ||||||||
YD12/D | ～20 | 1～10000 | 30 | 2000 | ≤5、10 | 六方15 | 20/27 | 21 | M5 |
YD13/D | ～20 | 1～12000 | 40 | 1000 | ≤5 | 六方15 | 20/27 | 16 | M5 |
YD14/D | ～20 | 0.2～10000 | 30 | 1000 | ≤5 | 六方14 | 18/25 | 16 | M5 |
YD16/D | ～10 | 1～13000 | 40 | 5000 | ≤5 | 六方13 | 16/23 | 15 | M5 |
YD61-1/D | ～50 | 0.2～9000 | 27 | 1500 | ≤5 | 六方14 | 18/25 | 17 | M5 |
YD64/D | ～110 | 0.2～7000 | 21 | 1500 | ≤5 | 六方17 | 21/28 | 30 | M5 |
YD66/D | ～10 | 1～10000 | 30 | 2500 | ≤5 | 六方12 | 24/31 | 10 | M5 |

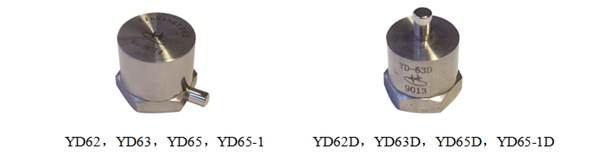

★ 高灵敏、低频测量型
型 号 | 电荷 灵敏度 PC/g | 频带范围 Hz(±10%) | 谐振频率 KHZ | 量程 （±10%） g | 横向灵敏度比 % | 外形尺寸mm | 重量 （克） | 安装螺纹 mm | |
横截面 | 高度h | ||||||||
YD62/D | ～1300 | 0.1～2000 | 8 | 0.001～100 | ≤5 | 六方30 | 24/31 | 110 | M5 |
YD63/D | ～300 | 0.2～4000 | 12 | 0.005～300 | ≤5 | 六方24 | 23/30 | 70 | M5 |
YD65/D | ～4000 | 0.05～500 | 2 | 0.0005～50 | ≤5 | 六方30 | 31/38 | 150 | M5 |
YD65-1 | ～5000 | 0.1～300 | 1.2 | 0.5 | ≤5 | 六方34 | 28/35 | 160 | M5 |

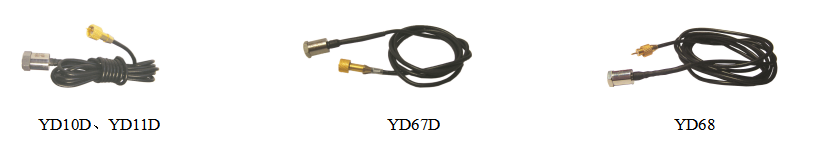

★ 高频冲击测量
型 号 | 电荷 灵敏度 PC/g | 频带范围 Hz(±10%) | 谐振频率 KHZ | 量程 （±10%） g | 最大横向灵敏度比 % | 外形尺寸mm | 重量 （克） | 安装螺纹 mm | |
横截面 | 高度h | ||||||||
YD10D | ～0.03 | 1～20000 | 75 | 50000 | ≤5 | 六方9 | 20 | 5 | 1/4-28UNF M5 |
YD11D | ～0.03 | 1～25000 | 75 | 100000 | ≤6 | 六方9 | 20 | 7 | 1/4-28UNF M5 |
YD67D | ～3 | 1～18000 | 75 | 20000 | ≤5、10 | 六方8 | 23 | 3 | M3-M5 |
YD68D | ～3 | 1～18000 | 75 | 20000 | ≤5、10 | 六方8 | 23 | 1.5 | M3-M5 |

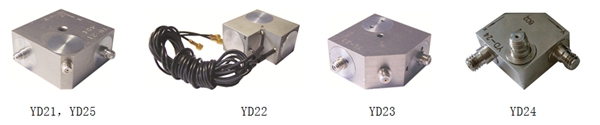

★ 多轴向测量型
型 号 | 电荷 灵敏度 PC/g | 频带范围 Hz(±10%) | 谐振频率 KHZ | 量程 （±10%） g | 横向灵敏度比 % | 外形尺寸mm | 重量 （克） | 安装螺纹 mm | |
横截面 | 高度h | ||||||||
YD21 | ～100 | 0.2～4000 | 20 | 500 | ≤5 | 40x40 | 20 | 120 | M5 |
YD22 | ～300 | 0.2～1000 | 5 | 0.005～300 | ≤5 | 50x50 | 30 | 260 | M5 |
YD23 | ～30 | 0.2～4000 | 13 | 500 | ≤5 | 32x20 | 12 | 60 | M5 |
YD24 | ～3 | 1～15000 | 50 | 9000 | ≤5 | 20x20 | 10 | 12 | M3-M5 |
YD25 | ～3000 | 0.1～300 | 2 | 30 | ≤5、10 | 56x56 | 35 | 245 | M5 |
YD26 | ～15 | 0.2～5000 | 15 | 50 | ≤5 | 30x30 | 15 | 90 | M5 |
YD-23-Z | ～30 | 0.2～4000 | 13 | 50 | ≤5 | Φ205 | 15 | 60 | M5 |
注：1、根据用户需求，可提供顶端输出或侧端输出传感器，凡型号后缀D为顶端输出，不缀D为侧端输出；
2、凡顶端输出型传感器外形尺寸高出正常尺寸7mm；
3、剪切结构环境特性较好；
4、使用温度范围：-40～+120℃
