YDL系列力传感器
2019/11/28
YDL系列压电石英力传感器可用于测量动态、短期静态的振动和冲击力；与激振器配合，能够测量和控制激振力；与加速度、速度传感器配合，可测量机械阻抗。
电荷输出型力传感器
型 号 | 灵敏度(pc/N) | 固有频率（KHz） | 量程（KN） (压缩/拉伸) | 线性度(%F·s) | 缘电阻 （Ω） | 壳体材料 | 外型尺寸 mm | 重量 (g) |
YDL-1H | ~4 | ≥40 | 5/1 | ≤1 | ≥1012 | 不锈钢 | 六方对边19 高14 | 22 |

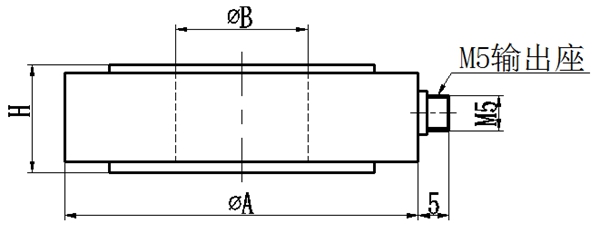

YDL-2H | ~4 | ≥40 | 550/20 | ≤1 | ≥1012 | 不锈钢 | A：34 B：11.5 H：10 | 22 |
YDL-3H | ~4 | ≥40 | 100 | ≤1 | ≥1012 | 不锈钢 | A：46.6 B：20.5 H：10.7 | 22 |
YDL-4H | ~4 | ≥40 | 60 | ≤1 | ≥1012 | 不锈钢 | A：30 B：12 H：11.3 | 22 |
YDL-5H | ~4 | ≥40 | 300 | ≤1 | ≥1012 | 不锈钢 | A：70 B：26 H：15 | 22 |
电压输出型力传感器
型 号 | 灵敏度(mV/N) | 量程（N） (单压) | 下限频率 （Hz） | 共振频率 （kHz） | 分辨率 （mN） | 线性度(%) | 壳体材料 | 外型尺寸 mm | 重量 (g) |

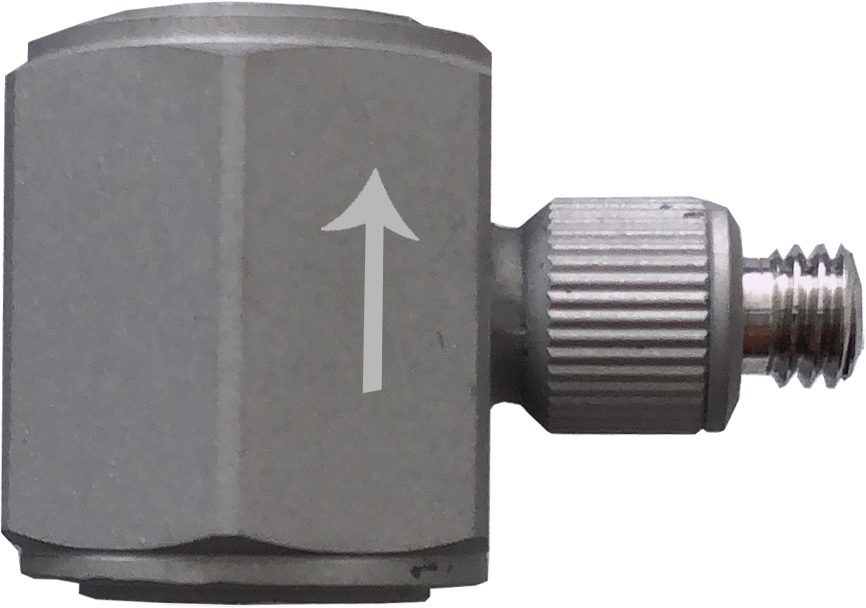

YDL-50N | 100 | 50 | 1 | 60 | 6 | ≤1 | 不锈钢 | 六方对边18 高19 | 30 |
YDL-500N | 10 | 500 | 1 | 60 | 6 | ≤1 | 不锈钢 | 六方对边18 高19 | 30 |
