ZDJ-1型便携式人体振动计

2019/11/28

概述

各种陆路，水路和空路运输交通工具以及用于工农业的机械设备（包括手持振动工具），使人暴露于机械振动之下，这种振动影响人们的舒适感；降低工作效率；严重时危及健康和安全。上述危害早已为国内外专家、学者所重视，并进行了大量的科学研究工作，这些研究成果集中体现在下面三个国际标准文件里。

ISO2631—1978人体整体振动暴露评价指南。

ISO/DIS5349—1983人体接触手传振动的测试和评价指南。

ISO/DP8041—1982人体响应振动测量仪器。

我们根据上述三个国际标准文件，研制成功了《ZDJ—1型便携式人体振动计》。

主要用途

1.测量在交通工具中，受振动影响的建筑物中或在开动着的机器附近，通过支撑身体的表面，即通过站立人的脚，坐着的人的臀部，或者躺卧人的支撑部位，作用于人体的振动计权加速度值。用于对各种车辆的平顺性，环境公害振动等全身振动做出卫生学物理参数的评价。

2.测量通过振动工具，振动机械或振动工件传向操作者手和臂的振动计权加速度值。用于对工矿，林区中使用的风镐、风钻、油锯等局部振动做出卫生学物理参数的评价。

3.利用“线性”档，测量振动的加速度值。

4.利用“外接滤波器”档，接进用户需要的各种滤波器，进行频率分析。

5.作三轴电荷放大器用。

性能特点

1.仪器全部采用低功耗运算放大器，耗电省，稳定可靠。

2.用电池发动，体积小，重量轻，便于携带，特别适合于现场和野外测量。

3.一机多用，为用户提供了方便。

4.准三轴测量（仿丹麦B.K的2512）。

主要技术参数

1.测量振动种类：全身振动Z向，全身振动XY向，手传振动。

2.输入方式：三轴向输入或单轴向输入。

3.测量范围：配用电荷灵敏度范围10PC/ms^-2～100PC/ms^-2的压电加速度计，可测振动范围为0.01ms^-2～100ms^-2，以1ms^-2=120dB为基准，为80dB～160dB。通常振动加速度计检定证书给出的电荷灵敏度为PC/g，欲换算成PC/ms^-2，在要求测量精度不高的情况下，可以除以10，如要求较准确，可以除以9.8即可。欲改变测量范围，可选择适当电荷灵敏度的压电加速度计。例如，当配用1PC/ms^-2～10PC/ms^-2的压电加速度计时，可测振动范围为0.1ms^-2～1000ms^-2；当配用0.1 PC/ms^-2～1PC/ms^-2的压电加速度计时，可测振动范围为1ms^-2～10000ms^-2。低频下限0.3H_Z ,高频上限10KH_Z

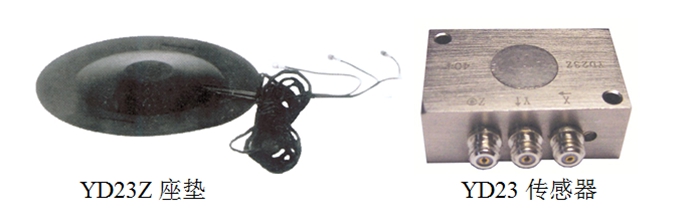

ZDJ便携式人体振动计与YD23Z座垫传感器配合使用，用于测量车辆行驶过程中人体的全身振动、车辆座垫振动。YD23Z座垫传感器的突出特点是厚度薄、低频响应好。
