动静态电阻应变仪

2019/12/09

动静态电阻应变仪

  硬件指标:
  1、测量点数:分为8个应变通道加1个测力通道或16个应变通道两种机箱,系统可扩至128点
  2、通讯接口:10M / 100M 自适应网口
  3、模块扩展距离: 100m ,实现多台级联
  4、测量速度:8、16通道同时采样,每通道采样频率高达1000 Hz,采样频率任意设定。
  5、测量范围:±20000με
  6、测量误差:测量值的0.5%±3με
  7、分辩率:1με
  8、漂移:零漂(温室)<3με/小时    温漂<1με/0℃
  9、供桥电压: DC 2V;
  10、电源: AC 220V±(10%)50Hz
  软件指标:
  静态测量部分:
  1、测量过程中可通过计算机实时监视各测量点的应变值、应力值、应变花的主应力及方向、传感器的实际物理量值,数据自动。对加载及测量过程中的数据变化实时掌握,以保证测量质量。
  2、输入桥路方式、应变计电阻、导线电阻、应变计灵敏度系数,软件完成对测量结果的自动修正;输入被测试件材料的弹性模量和泊松比,软件将完成应力及两片直角、三片45°直角应变花主应力及方向的计算;通过预置报警限值,可对各超限值测量点进行报警。1/4桥测量时,软件自动完成对桥路受非线性影响的修正。和各种桥式传感器配合,软件完成被测物理量单位量纲的归一化,直接显示压力、力、荷重、位移等物理量的大小。
  3、所有数据可转化为与Word、EXCEL兼容的文本格式。可完成应力分布图、X-Y绘画和T-Y绘图的显示存储。
  4、软件配有便于力学实验教学的静态功能模块,内集成实验理论依据并直接将采集数据生成实验报告。
  动态测量部分

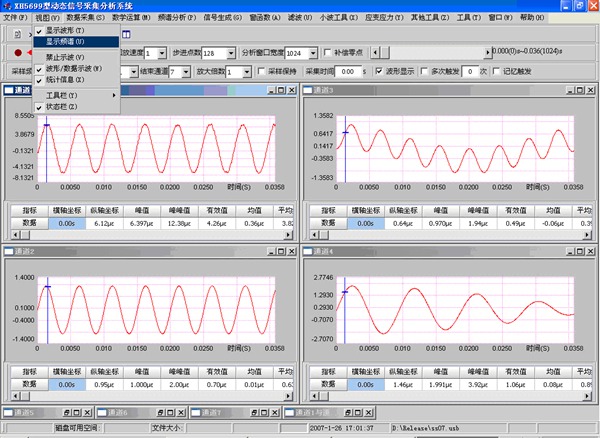

  5、采集模块:采集方式分为手动采集、电压信号触发采集(含多次触发采集功能)、定时采集等多种功能。具有连续快速采集存盘功能,做到边采边存入硬盘的不丢点的海量存贮,采集时具有四种显示模式可同时多窗体显示电压信号的实域波形或多窗体显示电压信号修正为实际物理量值后的实域波形,在应变测量时可实时显示分析后的应力值及主应力方向,亦可实时显示频域波形显示或在每一通道窗体内上部显示实域、下部显示频域波形。软件真正界面实现多窗口显示。
  6、基本数学运算模块:积分、均值积分、微分、正弦、余弦、正切、双曲正弦、双曲余弦、双曲正切、反正弦、反余弦、反正切、常用对数、自然对数、指数、平方根、幂、包络分析
  7、基本频谱分析模块:正富氏变换、逆富氏变换、自功率谱、互功率谱、传递函数、相干函数、自相关、互相关、倒频谱、细化富氏变换、频域积分、频域微分、熵谱、一阶系统辨识、二阶系统辨识。
  8、数字信号生成模块:生成规则波、生成拍波、生成扫频波信号、生成双音多频信号、生成白噪声。
  9、应变应力分析模块:单向应变应力计算,应变花主应力及方向计算(丁片、直角三角片、等腰三角片、伞形片、扇形片),长导线修正,K值修正、标定;静态应变采集分析。
  10、加窗计权功能:矩形窗、三角窗、汉宁窗、海明窗、布莱克曼窗、凯塞窗、指数窗、余弦窗。
  11、另含消除数据趋势、求相位差,瀑布图、相位差谱、李萨育图、数据平滑等多种可选配功能。
  12、时域统计功能:峰值、峰峰值、有效值、均值、平均值、波峰因数、波形因数、脉冲指标、裕度指标、峭度指标。
  13、信号滤波功能:富氏带通滤波、富氏带阻滤波、FIR滤波、IIR滤波。
  14、自动学习功能:退出程序后,工程路径、名称、通道与参数设置,界面颜色组合自动记忆,下次操作时即继承上一次设置。
  15、数据平滑功能
  16、回放功能:分析窗长度分析步进点数可任意设置;自动回放可设置回放速度,做到快采慢放;也可手动控制进度条进行回放。即可波形回放,也可数据回放。
  17、系统在突然断电或试验当天不能结束时,在下次开机后,具有恢复原工作状态功能,保证试验继续进行。
