CS-1D超动态电阻应变仪(2.5M)

2019/12/13

　　CS-1D超动态电阻应变仪采用电子自动平衡技术，成为我国新一代超动态高性能自动平衡应变仪（频带范围达0-2.5MHz）。本仪器既可以作为一般应变仪使用，也可作为冲击爆炸等特殊宽频测量使用，配接不同类型的应变片及应变片式传感器，可以实现应力、拉压力、速度、加速度、位移、扭矩等多种物理量的测量。
　　技术指标
　　1、量程（2V桥）：0～±30000με
　　2、供桥电压：2V、4V、6V
　　3、平衡方式及时间：自动平衡，平衡时间约2秒，平衡保持时间约48小时
　　4、平衡范围：电子自动平衡，平衡范围为桥路电阻的±1%（约5000με），手动微调范围±100με。
　　5、灵敏度（2V桥）：1V/1000με
　　6、增益：1/100、1/50、1/10、1/5、1/2、1。
　　7、校准值：±1000με、 ±2000με 、 ±5000με 、 ±10000με 、±20000με ，误差±0.5%±2με 。
　　8、频带及低通滤波（Hz）：20KHz，200KHz，2.5MHz，其中20KHz、 200KHz、2.5M截止点-3dB±1dB，截止特性-40dB/10倍频程。
　　9、频响范围达0-2.5MHz
　　10、桥路电阻适用范围：60～1KΩ
　　11、非线性：≤±0.1%
　　12、输出电压：±10Vp（5mA）
　　13、应变系数：K=2.00
　　14、通道数：2-8通道任选。
　　15、电源：220V
　　16、工作温度：10℃～+40℃
　　17、工作湿度范围：30%～85%

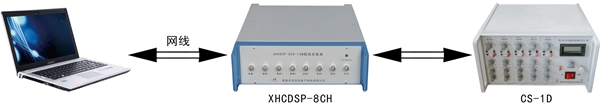

　　注：我公司生产的CS-1D超动态应变仪与XHCDSP-8CH数据采集器及分析软件可组成测试频带达到2.5M的超动态应变采集分析系统，用于冲击爆炸等特殊宽频测量使用。
