CML-1016型应变&力综合测试仪

2019/12/13

CML-1016型应变&力综合测试仪

  CML系列应变&力综合测试仪兼具静态应变仪与测力仪两种功能,具有一机两用、携带方便、占用空间小、显示直观、操作方便、高性价比的特点,是大专院校科研院所静态应变测试的理想仪器。该系列产品采用低功耗、低噪声放大器,内置高性能、高精度的AD转换器,运用成熟完善的单片机控制技术,脱机工作时通过操作含数字功能键的矩阵式键盘,操控性更灵活,人机对话更直观,参数设置更方便,联机工作时,软件界面友好,操作方便,采集、存储、显示一键完成,系统通讯稳定可靠,软件分析功能丰富完善。
  CML-1016型数字静态应变与力综合测试仪是我公司研制的采用大型液晶触摸显示屏的静态应变仪,16通道应变数据和1通道力值可在一屏实时显示,极大的方便了对测试数据的观察,同时还提供柱状分布图、XY图两种图形观察模式,更便于现场工程测试及学校螺栓组实验台测试使用。配用相应的传感器,可测力、压力、扭矩、位移等物理量,是在设计研究和生产施工中做静态试验的理想测量分析工具。



  性能特点:
  采用大型液晶触摸显示屏,仪器自身可在一屏上实时监测全部应变测点及一点力值的大小变化,更便于现场工程测试及力学教学实验使用,可级联256台。
  800×480视域液晶触摸显示模块,集显示、键盘操作于一体。
  TFT触摸彩屏显示模式,界面美观大方;
  l6通道应变、l通道力值同屏高速实时显示;

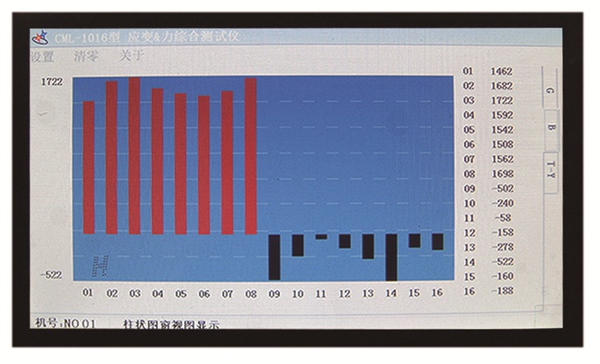

  l6通道应变分布图显示模式可图形数据同时显示;

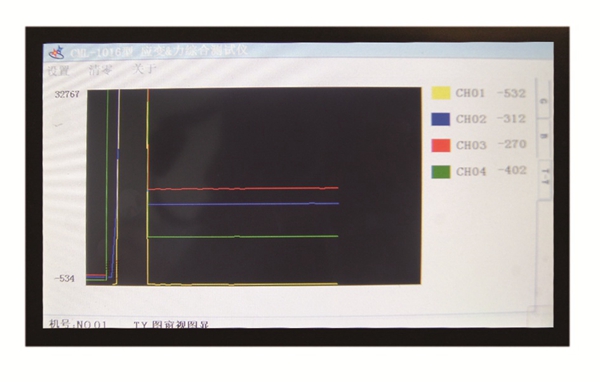

  XY绘图实时直观的绘制实验数据图形
  友好的参数设置平台。
  采集速度高,对16个测点的应变值进行实时监视,1秒完成对所有测点的采集显示,自动清初始值测量,测量数据可绘柱状分布图等功能。
  组桥方式全面,可组1/4桥、半桥、全桥,适合多种力学实验。
  配接力传感器测量拉压力,传感器配接范围广。
  测点切换采用进口优质器件程控完成,减少因开关氧化引起的接触电阻变化对测试结果的影响。
  采用仪器上面板接线方式,接线简单方便;接线端子采用进口端子,接触可靠,不易磨损。
  数据可以转化为通用数据格式(word文档、Excel表格或图形)显示、存储或打印。
  主要技术指标:
  1  测量点数:每台机箱16测点应变1点测力(系统可扩展至256台)
  2  量程:±25000με,初始不平衡值±25000με
  3  测量精度:测量值的0.2%FS±2με
  4  测量速度:对系统全部测点进行一次测量的时间约1秒。
  5  稳定性:A:零点漂移≤±3με/4h
  B: 温度漂移≤±1με/℃
  C: 灵敏度变化:测量值的±0.1%±2με
  6  应变系数:K值可调范围为0.001~9.999。
  7  适调应变电阻值范围:60~1KΩ
  8  可方便的进行单臂、半桥、全桥、混桥测量。
  9  桥压:2VDC
  10 电源:220V±10%  50Hz
  11 工作环境: 0℃~40℃ 相对湿度30%~85%
  12 外型尺寸:430mm(D)×280mm(W)×160mm(H)
  13 配接CML-1016静态测量软件可以进行静态应变采集、分析,每个独立系统能够对单台仪器的静态数据进行处理,计算相应的应力、应变值,数据可以转化为通用数据格式(word文档、Excel表格或图形)显示、存储或打印。
  14 该软件配有的8大模块功能集成实验理论依据并直接将采集数据生成实验报告,便于实验教学。
