CA-2 精密电荷放大器

2019/12/13

　　CA系列电荷放大器与压电加速度计等传感器配合，用来检测冲击振动信号，与记录分析仪器联接， 可组成冲击振动测量系统。
　　由于采用电荷变换成电压再滤波放大的原理，它适于配用各种电荷输出的振动冲击传感器，并可以滤除不必要的信号分量。电荷变换原理的采用，可使传感器与电荷放大器间的连线距离很长而不衰减被测信号。本系统加入了电荷灵敏度适调开关，使不同电荷灵敏度的传感器，相同的被测量（例如：加速度、压力等）输入具有相同大小的输出量，达到输出量归一化的目的。
　　CA型电荷放大器与通常的电荷放大器相比有所改进，显著的特征是，各个增益挡的低频特性基本相同，都有较低的低频截止点。另一个重要特点是，高增益挡在较潮湿气候条件下不会像传统电荷放大器那样出现明显的不稳定或输出波形失真。

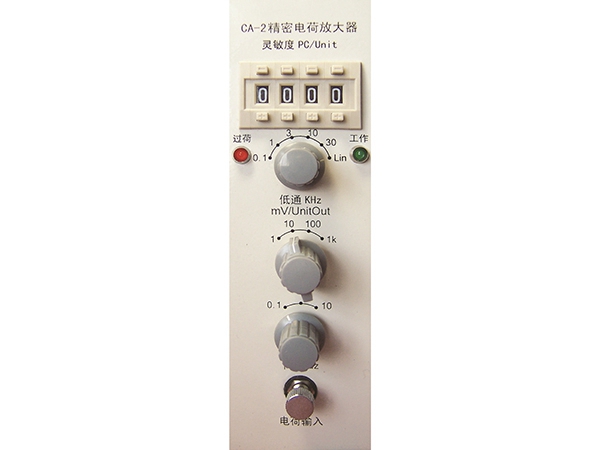

　　CA-2型是四位数电荷灵敏度适调的精密型电荷放大器，主要用于与压电加速度计连接来测量冲击、振动加速度。
　　主要技术指标：
　　1、电荷适调位：4位
　　2、检测物理量：加速度
　　3、输入电荷量：10⁵ PC
　　4、输出（峰值）：±10V
　　5、加速度灵敏度 （增益）：1、10、100、1000 mV/Unit
　　6、频带：0.1-100k Hz
　　7、低通滤波：100，1k,，3k，10k,，30k，100k（Lin） Hz
　　8、线性度误差：1%
　　9、高通滤波：0.1、1、10 Hz
　　10、噪声（增益时）：15mV
　　11、通道数：1-8通道任选
　　12、特点：精密型
　　注：本公司各型电荷放大器，均可增加抗混滤波功能，档位和截止频率点可根据用户要求设置（衰减特性为-70dB/倍频程），型号为在原型号后加字母Ｋ。
