XH5871电荷信号测试分析系统

2019/12/13

XH5871电荷信号测试分析系统

  XH5871电荷信号测试分析系统将程控电荷放大器及采集分析系统的功能结合在一起。配接压电式加速度传感器、压电式压力传感器及其它电荷量输出传感器,可测量物体的加速度、速度、位移、压力、力等物理量。本系统配有功能丰富的采集分析软件,运行在Windows环境下,可实现对振动信号的示波、测量、存储、回放及分析。因此得以广泛应用于机械制造、交通运输、国防工业、环境试验等领域的物理量测试中。
  技术指标:
  1、单台仪器通道数:4通道;8通道;16通道;32通道;
  2、通讯接口:USB

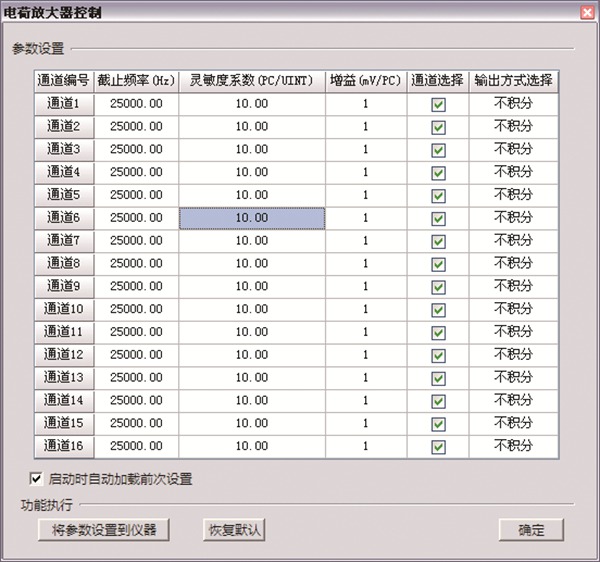

  3、测量全程控(程控灵敏度归一化、程控滤波、程控增益)
  4、测量准确度:0.5%FS;
  5、数字滤波器(程控)
  (1)滤波方式:8阶椭圆低通滤波器;
  (2)程控低通滤波频率:2Hz~25KHz(连续分档);
  (3)滤波器平坦度:当f<0.5fo时,频带波动小于0.1dB;
  (4)滤波器阻带衰减:-80dB/Oct;
  6、输入方式:电荷
  7、电荷输入量:±1.0×105PC
  8、适调误差:<±0.1%
  9、增益:0.1mV/PC、1mV/PC、10mV/PC
  10、高通滤波:0.1Hz
  11、频带:0.1Hz-25KHz
  12、AD采样频率:200KHz
  13、噪声:<5mV
  14、可选积分模块(一次积分或二次积分)
  15、输出:±10VP
  16、工作温度:0℃~60℃
  17、电源:AC220V 50HZ
  18、外形尺寸(mm) :长×宽×高 355×132.5×230(16通道)
  分析软件可运行在Windows(包括64位WIN7、WIN8、WIN10)操作系统下,界面采用经典WINDOWS界面模式,并在PC电脑、笔记本电脑、工控机均可安装。采用C++语言编写,采取的是节省存储的原格式数据块结构,配置有用户自定义的ASCII文本数据格式进行转换的处理功能,能生成文本文件、可被WORD、EXCEL调用,可用于应力应变、加速度、振动等测量测试。

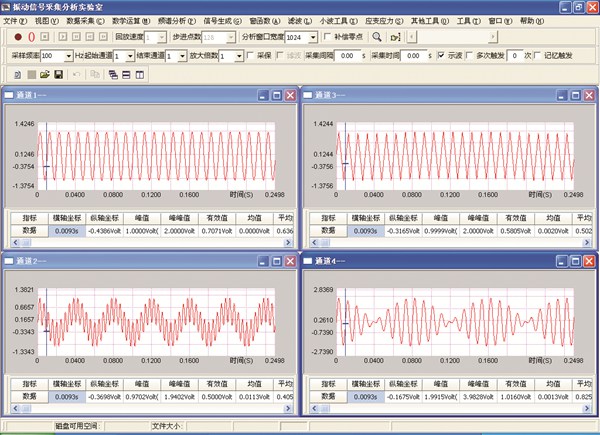

  1、采集模块:采集方式分为手动采集、电压信号触发采集(含多次触发采集功能)、定时采集三种功能。具有连续快速采集存盘功能,做到边采边存入硬盘的不丢点的海量存贮功能,采集时具有五种显示模式,一是可同时多窗体显示电压信号的实域波形;二是可同时多窗体显示电压信号修正为实际物理量值后的实域波形,应变测量时可实时显示分析后的应力值及主应力方向;三是可实时显示频域波形显示;四是在每一通道窗体内上部显示实域、下部显示频域波形。界面可显示16个通道的波形,并可大化、小化、层叠、平铺。五是在同一窗口显示16通道的波形。
  2、基本数学运算模块:积分、均值积分、微分、正弦、余弦、正切、双曲正弦、双曲余弦、双曲正切、反正弦、反余弦、反正切、常用对数、自然对数、指数、平方根、幂、包络分析
  3、基本频谱分析模块:正富氏变换、逆富氏变换、自功率谱、互功率谱、传递函数、相干函数、自相关、互相关、倒频谱、细化富氏变换、频域积分、频域微分、熵谱、一阶系统辨识、二阶系统辨识。
  4、数字信号生成模块:生成规则波、生成拍波、生成扫频波信号、生成双音多频信号、生成白噪声。
  5、应变应力分析模块:单向应变应力计算,应变花主应力及方向计算(丁片、直角三角片、等腰三角片、伞形片、扇形片),长导线修正,K值修正、标定;静态应变采集分析。
  6、小波分析模块:小波分析、小波去噪。(选配)
  7、加窗计权功能:矩形窗、三角窗、汉宁窗、海明窗、布莱克曼窗、凯塞窗、指数窗、余弦窗。
  8、其他工具:消除数据趋势、求相位差,瀑布图、相位差谱、李萨育图、数据平滑。
  9、时域统计功能:峰值、峰峰值、有效值、均值、平均值、波峰因数、波形因数、脉冲指标、裕度指标、峭度指标。
  10、信号滤波功能:富氏带通滤波、富氏带阻滤波、FIR滤波、IIR滤波。
  11、自动学习功能:退出程序后,工程路径、名称、通道与参数设置,界面颜色组合自动记忆。
  12、数据平滑功能
  13、回放功能:分析窗长度分析步进点数可任意设置;自动回放可设置回放速度,做到快采慢放;也可手动控制进度条进行回放。即可波形回放,也可数据回放。
