SG系列内装IC加速度传感器
2019/12/13

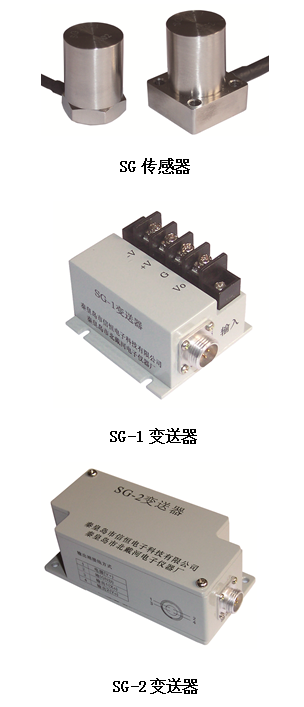

SG1000/2000系列加速度传感器与SG型系列变送器配套使用。传感器部分输出为与所受加速度(静态加速度或振动加速度)成正比的电压信号,经由变送器放大调理成为易于测量的标准信号0~5V、4~20mA、0~20mA(也可根据用户要求调整)。
特点及指标 ● 单轴或双轴测量 ● 测量静态加速度或振动加速度 ● 单电源供电 ● 低噪声<3mV ● 低功耗 ● 非线性0.2%F.S ● 横向灵敏度 <5% ● 信号输出范围0~5V、4~20mA、0~20mA ● 传感器芯片抗过载能力10000g ● 冲击试验 用途 ●各种振动分析系统 ● 汽车、火车等各种车辆振动监测 ● 航海运输振动监测 ● 机械冲击振动监测系统 ● 测试仪器 ● 模具分析 ● 机器人 ● 消声器 ● 机床工具 | ![]() |
表1 SG1000/2000系列内装IC加速度传感器选型表
型号 | 量程 (g) | 灵敏度 (mv/g) | -3dB频响 (Hz) | 噪声密度 (mg/JHz) | 轴数 | 电源 (V/mA) |
SG1171 | ±1.7 | 950 | DC~2500 | 0.11 | 单 | +5/1 |
SG3030 | ±3 | 300 | DC~1600 | 0.3 | 三 | +3/1 |
SG1051 | ±5 | 300 | DC~2500 | 0.15 | 单 | +5/1 |
SG2052 | ±5 | 300 | DC~2500 | 0.15 | 双 | +5/1 |
SG1181 | ±18 | 100 | DC~2500 | 0.19 | 单 | +5/1 |
SG2182 | ±18 | 100 | DC~2500 | 0.19 | 双 | +5/1 |
SG1701 | ±70 | 27 | DC~400 | 1.1 | 单 | +5/1 |
SG2702 | ±70 | X:27 | DC~400 | 1.1 | 双 | +5/1 |
Y:55 | DC~400 | 1.1 |
表2 SG系列变送器选型表
型号 | 输出形式 | 供电电压 | 配接传感器轴数 |
SG-1 | 0~5V | +12V | 1 |
SG-1A | 4~20mA/0~20mA | +15V | 1 |
SG-2 | 0~5V | +12V | 2 |
SG-2A | 4~20mA/0~20mA | +15V | 2 |
SG-3 | 0~5V | +12V | 3 |
