CS-1A动态电阻应变仪

2019/12/26

CS-1A动态应变采用了先进的应变测试电路及进口高性能电子器件，成为我国新一代超动态高性能应变仪，并跨入了国际先进水平的行列。本仪器配接不同类型的应变片及应变片式传感器，可以实现应力、拉压力、速度、加速度、位移、扭矩等多种物理量的测量。特点是：单通道DC激励、自动平衡，通道多，重量轻，体积小，便于携带和搬运。

主要技术指标:

1、量程：0～±30000με

2、供桥电压：2V、4V、6V

3、平衡方式：自动平衡，

4、平衡时间：2秒，平衡保持时间48小时

5、平衡范围：使用电桥电阻的±1%（±5000με），微调范围±100με

6、灵敏度：5V/1000με

7、增益：0、1/20、1/10、1/5、1/2、1

8、校准值：±100με、±200με、±500με、±1Kμε、±2Kμε

9、低通滤波(Hz)： 10、100、300、1k、10k、F（±3dB±1dB），截止特性-40dB/10倍频程

10、频响范围：DC-100KHz    - 3dB±1dB

11、桥路电阻适用范围：60～1KΩ

12、线性误差：小于±0.1%F.S

13、输出峰值：10V

14、信噪比：大于50dB

15、应变系数：K=2.00

16、通道数：1-8通道任选

17、供电：AC 220V  50Hz

18、特点：通用型

注：1、本公司各型动态应变仪，均可增加抗混滤波功能，档位和截止频率点可根据用户要求设置（衰减特性为-70dB/倍频程），型号为在原型号后加字母Ｋ。

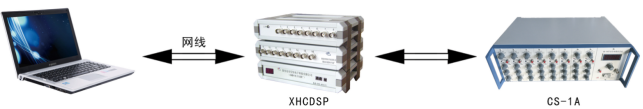

2、我公司生产的CS-1A动态电阻应变仪与XHCDSP数据采集分析系统可组成动态应变采集分析系统。
