BDCL-2压杆稳定实验台

2019/12/26

产品介绍

BDCL-2压杆稳定实验装置是为了完善和改进材料力学实验而研制的,由实验台架、实验试件、支撑方式附件、压力传感器、位移传感器以及加载机构组成。该装置体积小巧，功能丰富，测力传感部分与实验台一体化设计，加载方便准确。该装置整体结构四柱式结构设计，变换不同的支撑附件可实现不同支撑方式的压杆稳定实验。通过专用测试仪可实现测量数据实时观察记录，或通过采集分析软件实现计算机控制，并进行测量数据的采集、处理和分析。

产品功能及试验项目

基本实验项目

1、两端铰支；

2、一端铰支，一端固支；

3、两端固支；

4、两端铰支，中间支撑；

5、一端铰支，一端自由；

6、一端铰支，一端滑动；

7、一端固定，一端自由；

8、一端固定，一端滑动；

9、一端弹性支撑，一端铰支；

10、一端弹性支撑，一端固支；

11、一端弹性支撑，一端自由；

12、一端弹性支撑，一端滑动；

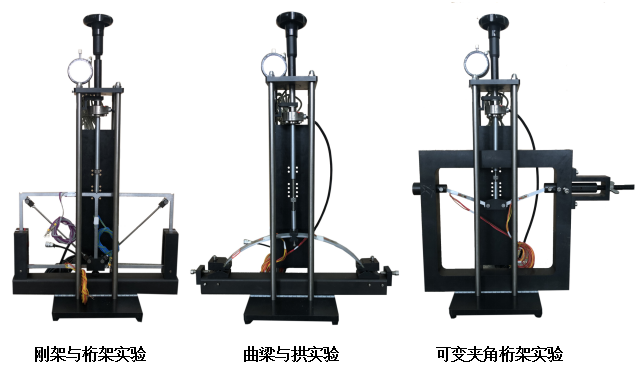

可扩展实验项目

1、可变夹角桁架实验；

2、刚架与桁架实验；

3、曲梁与拱实验。

技术参数

1、载荷范围：            0-2kN；

2、安全过载能力：         120%；

3、加载速度：            1mm/转（手柄）；

4、试件弹性模量:          210GPa；

5、加载作用行程：         25mm；

6、重量：               7.5K

7、外形尺寸：长×宽×高     200×200×650mm 。

完成基本实验配置

1、BDCL-2型压杆稳定实验台一套；

2、压力传感器一只；

3、位移传感器一只；

4、实验梁试件；

5、CML-1W型综合测试仪一台。
