CZY-20多功能振动信号放大器

2019/12/26

CZY-20多功能振动信号放大器

CZY-20系列多功能振动信号放大器,为我公司新研制机型,可配用单端与差动压电加速度传感器、磁电传感器、内装IC式传感器等多种传感器。内部采用MCU芯片、程序控制,可方便设定灵敏度与满量程,带两阶积分电路可方便显示速度与位移。设定的参数可存储,方便下次使用,内置6阶带通可编程滤波器以滤除不必要信号,提供宽压通用电源,可适用于世界各地供电。

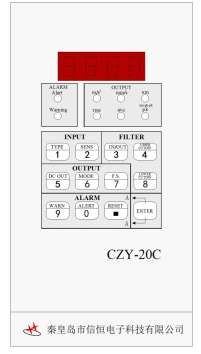

CZY-20C是一种基于微处理器设计的仪器条件和显示旋转机械振动数据。仪表接收一个单端输入,差分的加速度、速度传感器,或远程充电转换器。全量程ACDC输出范围是可编程的,在用户选择的工程单位,代表加速度,速度,或位移。编程是通过前面板键盘完成。多达十种不同的设置可以从非易失性存储器中存储和回忆。可选的6极滤波器可用,可由前面板编程。有两个TTL兼容的锁存报警输出提供预警和警报。



特征

可编程的全尺寸和灵敏度

加速度、速度和位移输出.存储在非易失性存储器中的存储器

峰值保持

可选的6极可编程滤波器

通用电源


技术指标:

输入:

1、压电输入:输入单端或差分,加速度计灵敏度限制在1.5150PC/g

2、输入电荷:33000 PC

3、源电阻:>10MΩ

4、源电容:<20 NF

5、滤波器通带可以任选(-3dB)高通:5Hz500 Hz;低通:50Hz5000 Hz;可获得5%的频带衰减和36 dB阻带衰减。

6、输入阻抗:100 kΩ.输入灵敏度有限151500 mV/IPS

7、输入电容:1000 pF0.5%

8、输入电压:10V峰值

9、输入电压:10V峰值

10、数字输入:TTL兼容

11、电源:220V  50Hz   ±20%

输出:

1、类型:所有输出为单端短路保护。

2、输出负载:10 KΩ-3000 pF

3、宽带/速度/位移:bb-out / vel-out / disp-out

4、线性电压范围:010V峰值min

5、偏移电压:15mV直流max

6、加速度输出:accel-out

7、线性电压范围:010V峰值min

8、偏移电压:15mV直流max

9、交流输出:ac-out

10、满量程输出电压:1V峰值,用户可选择跳线提供5V峰值和10V峰值全量程。

11、失调电压:10mV直流max

12、直流输出:dc-out

13、满量程输出电压:1V,用户可选择跳线提供5V10V全量程。

14、加速/速度:1V直流电峰值,0.7071V直流电RMS0.6366V直流电平均

15、位移1V直流电峰值 峰值,0.3536V直流电RMS0.3183V直流电平均

16、数字离散输出:TTL兼容

转移特性的持续

1、宽带输出: 0.5% FS,读数的±2%

2、加速度输出: 0.5% FS,读数的±2%

3、速度输出:0.5% FS,读数的±2.5%

4、位移输出: 0.5% FS,读数的±3%

5、交流输出: 0.5% FS,读数的±3%

6、校准: 至少100毫秒在sys-cal开始校准低脉冲。

7、校准时间:3分钟

8、校准信号: 5 V300 Hz的正弦信号,在峰值中,ext-cal/vel-coil / RCC输入

9、噪声: 输出通过1极带通滤波,从1赫兹到30千赫,内部过滤器禁用,输入灵敏度为10pc/gPE加速度计输入,100V/ IPS的速度线圈输入,和10V/ GRCC输入。

10、报警水平:可编程从1%满量程。禁用警报。报警电平与直流输出交流峰值输出表示比较。

11、报警精度:1% 直流输出

12、报警触发时间:3 ±0.5

物理特性:

1、通道数:1-4通道可选

2、温度:运行:+5+50; 保存:-40+85
