CML-1W型综合测试仪

2019/12/26

CML系列应变&力综合测试仪兼具静态应变仪与测力仪两种功能，具有一机两用、携带方便、占用空间小、显示直观、操作方便、高性价比的特点，是大专院校科研院所静态应变测试的理想仪器。该系列产品采用低功耗、低噪声放大器，内置高性能、高精度的AD转换器，运用成熟完善的单片机控制技术，脱机工作时通过操作含数字功能键的矩阵式键盘，操控性更灵活，人机对话更直观，参数设置更方便，联机工作时，软件界面友好，操作方便，采集、存储、显示一键完成，系统通讯稳定可靠，软件分析功能丰富完善。

CML-1W型综合测试仪通过配接型材料力学实验台，适合各理工科大专院校做电测法材力实验使用。全数字化智能设计，非常友好的人机对话操作按键，只需简单了解即可上手操作，避免学生把时间浪费在仪器的操作学习上，并能大程度的减少误操作的发生，从而有利于学生将时间精力用于力学实验的测试与分析上来。该综合测试仪采用十屏LED显示（同时显示8通道应变测量值、1通道力值和1通道位移值），测力（称重）与普通应变测试同时并行工作且互不影响。测力部分通过对测量参数的正确设置，能适配绝大多数应变力（称重）传感器；应变测量部分采用现代应变测试中常用的预读数法自动桥路平衡的办法，增强学生对现代测试尤其是虚拟仪器测试的基本概念和使用方法的了解，测量迅速且准确。本仪器应变测量部分及测力部分的性能指标已达到国内现阶段同类仪器的高水平，因此CML-1H型应变&力综合测试仪以其良好的性价比深受用户好评，并成为诸多力学实验室模拟应变仪升级换代的首先产品。

性能特点：

CML-1W型综合测试仪一机多测（应变、力、位移），多窗口独立显示，在CML-1H系列的基础上增加一个位移输入接口，十表头设计，一个表头显示力值，一个表头显示位移值，八个表头显示应变值。

主要技术指标：

◇  测量点数：16点应变，1点测力，1点位移

◇  应变测量范围：0～±25000με，测力量程：0.001N～9999T（不分档）

◇  零点不平衡范围:±25000με

◇  测量精度：测量值的0.2%±2με

◇  测量速度：16点/秒

◇  全数字化智能设计，数字键与功能键配合使用，非常便于各种参数设置，应变与力值同时显示，操作简单，测量功能丰富，经以太网TCP接口与计算机连接后配合相应软件组成虚拟仪器测试系统，通过路由或交换机扩展，系统可扩256台。

◇  采集速度高，软件对测点的应变值及测力通道进行实时监视，1秒完成对所有测点的采集，减初始应变的测值、含初始应变的测量值可自动转换，测量数据按命令进行多级存储，测量点减初始应变值（加载值）可绘坐标图等功能。

◇  组桥方式全面，可组1/4桥、半桥、全桥、混桥，适合多种力学实验。

◇  配接力传感器测量拉压力，传感器配接范围广。

◇  测点切换采用进口优质器件程控完成，减少因开关氧化引起的接触电阻变化对测试结果的影响。

◇  采用仪器上面板接线方式，接线简单方便；接线端子采用进口端子，接触可靠，不易磨损；独立2种传感器接入端口(航空插座)。

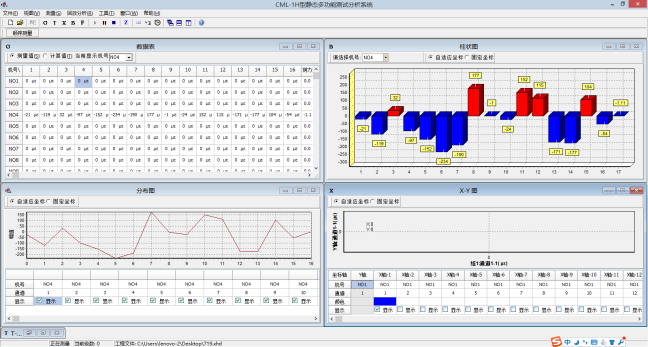

◇  配接CML－1W静态测量软件可以进行静态应变采集、分析，每个独立系统能够对单台仪器的静态数据进行处理，计算相应的应力、应变值，显示应变片贴片处的主应力，主应变、主应变及主应力方向，数据可以转化为通用数据格式（word文档、Excel表格或图形）显示、存储或打印。

◇  该软件配有的8大模块功能集成实验理论依据并直接将采集数据生成实验报告，便于实验教学。
