XHCDSP数据采集分析系统

2019/12/09

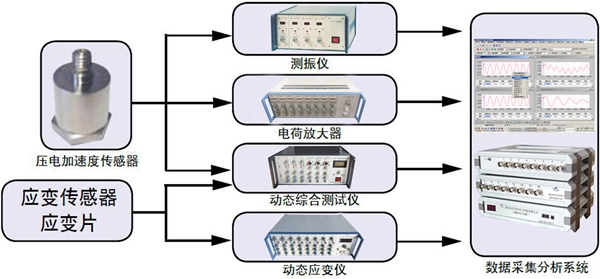

　　硬件指标：

　　1、采集通道：单台16通道；通过路由器或交换机可扩展至8台128通道。
　　2、采样方式：通道间同步采集，仪器间同步采集（无相位差）；
　　3、分辨率：16bit；
　　4、采样速率：单台具有高达320kHz的总采样频率，单通道高达200K采样频率，每通道1Hz～200K Hz可任意设置；
　　5、输入电压信号范围：10V
　　6、输入阻抗：100MΩ；
　　7、放大倍数每通道独立设置，3档可选：
　　     1、2、5、10（标配）
　　     1、2、4、8（选配）
　　     1、10、100、1000（选配）；
　　8、内置高速缓冲存储器（FIFO）：8M字节

　　9、综合误差：0.1%
　　10、自适应以太网接口

　　软件指标：
　　XHCDSP数据采集软件可运行在Windows（包括64位WIN7、WIN8、WIN10）操作系统下，界面采用经典WINDOWS界面模式，并在PC电脑、笔记本电脑、工控机均可安装。采用C++语言编写，采取的是节省存储的原格式数据块结构，配置有用户自定义的ASCII文本数据格式进行转换的处理功能，能生成文本文件、可被WORD、EXCEL调用，可用于应力应变、加速度、振动等测量测试。

　　1、采集模块：采集方式分为手动采集、电压信号触发采集（含多次触发采集功能）、定时采集三种功能。具有连续快速采集存盘功能，做到边采边存入硬盘的不丢点的海量存贮功能，采集时具有五种显示模式，一是可同时多窗体显示电压信号的实域波形；二是可同时多窗体显示电压信号修正为实际物理量值后的实域波形，应变测量时可实时显示分析后的应力值及主应力方向；三是可实时显示频域波形显示；四是在每一通道窗体内上部显示实域、下部显示频域波形。界面可显示多达16个通道的波形。五是在同一窗口显示多达16通道的波形。

　　2、基本数学运算模块：积分、均值积分、微分、正弦、余弦、正切、双曲正弦、双曲余弦、双曲正切、反正弦、反余弦、反正切、常用对数、自然对数、指数、平方根、幂、包络分析。

　　3、基本频谱分析模块：正富氏变换、逆富氏变换、自功率谱、互功率谱、传递函数、相干函数、自相关、互相关、倒频谱、细化富氏变换、频域积分、频域微分、熵谱、一阶系统辨识、二阶系统辨识。
　　4、数字信号生成模块：生成规则波、生成拍波、生成扫频波信号、生成双音多频信号、生成白噪声。
　　5、应变应力分析模块：单向应变应力计算，应变花主应力及方向计算（丁片、直角三角片、等腰三角片、伞形片、扇形片），长导线修正，K值修正、标定；静态应变采集分析。

　　6、小波分析模块：小波分析、小波去噪。
　　7、加窗计权功能：矩形窗、三角窗、汉宁窗、海明窗、布莱克曼窗、凯塞窗、指数窗、余弦窗。
　　8、其他工具：消除数据趋势、求相位差，瀑布图、相位差谱、李萨育图、数据平滑。

　　9、时域统计功能：峰值、峰峰值、有效值、均值、平均值、波峰因数、波形因数、脉冲指标、裕度指标、峭度指标。
　　10、信号滤波功能：富氏带通滤波、富氏带阻滤波、FIR滤波、IIR滤波。
　　11、自动学习功能：退出程序后，工程路径、名称、通道与参数设置，界面颜色组合自动记忆，下次操作时即继承上一次设置。
　　12、数据平滑功能。

　　13、回放功能：分析窗长度分析步进点数可任意设置；自动回放可设置回放速度，做到快采慢放；也可手动控制进度条进行回放。即可波形回放，也可数据回放。
