XHCDSP-8CH-5(10)M数据采集器

2019/12/09

XHCDSP-8CH-5(10)M数据采集器

  XHCDSP-8CH-5(10)M应变采集器,可高速采集电压信号,采集器共8通道同步采集,采集速度5(10)M/通道。 有自动触发电路,并可通过板上D/A,可设置触发启动电压,适合冲击测量,快速信号测量。
  技术指标
  1、8通道采集,采集速度每通道高达5(10)M
  2、采样精度:12bit
  3、单通道数据存储深度可达8M。
  4、硬件触发功能,触发启动电压可设置,由采集卡上的DA给出。
  5、输入电压:±5V
  6、10/100M网络传输,高达传输速度1MB/S(或USB接口)
  7、电源:交流220V(±10%)50Hz(±2%)
  8、滤波方式:每通道独立的模拟滤波

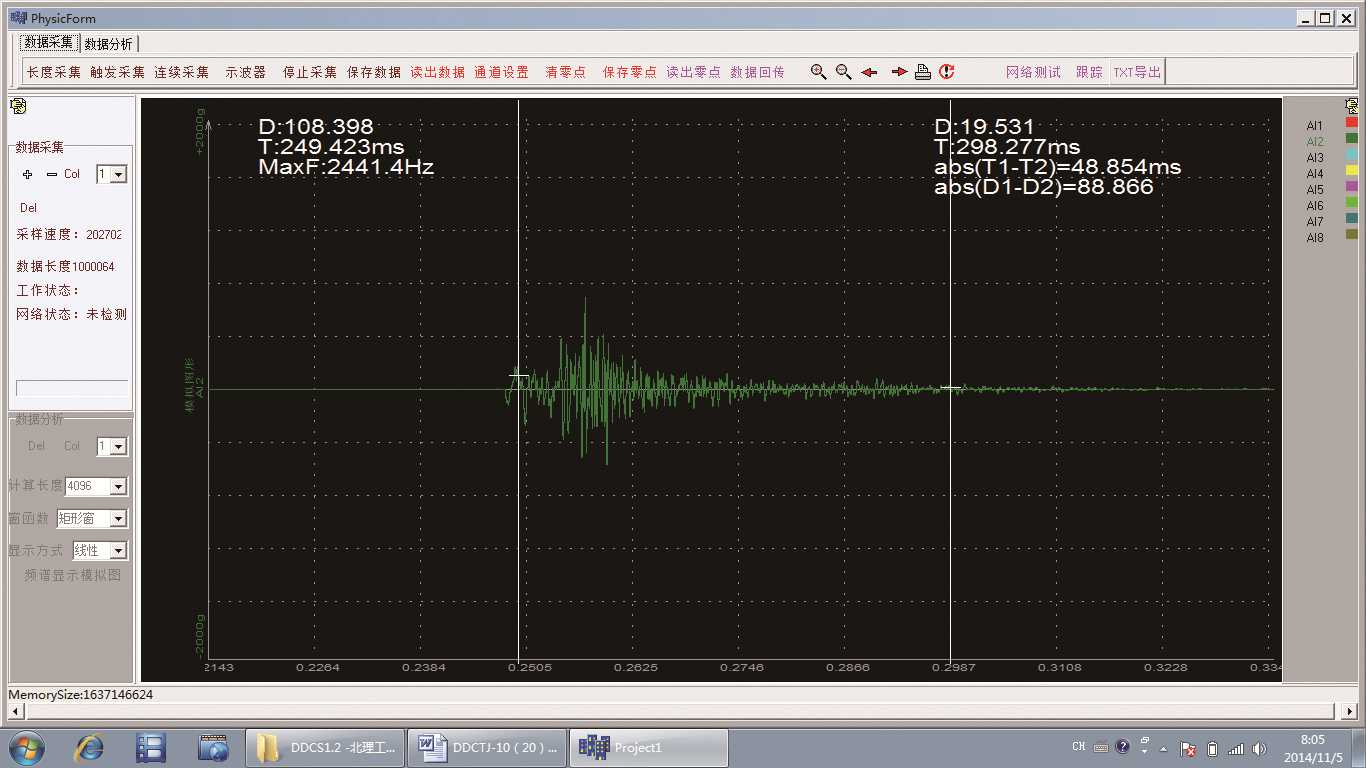

  动态采集软件
  1、直接采集:按下按钮后立刻采集数据。
  2、触发采集:CH1通道信号启动触发,触发电压可以设置。
  3、低速监控:在采集速度较低(总采样频率低于600kHz)时,可以连续采集并回传数据,回传的数据被实时存储到计算机的硬盘上。
  4、示波器:数据按低速度采集后马上回传显示。可用于观察当前信号状态,不保存,不能用于数据分析。
  5、数据回传:直接采集、触发采集功能采集完成的数据通过数据回传读回,可进行各种数据处理。
  6、分析功能包括:

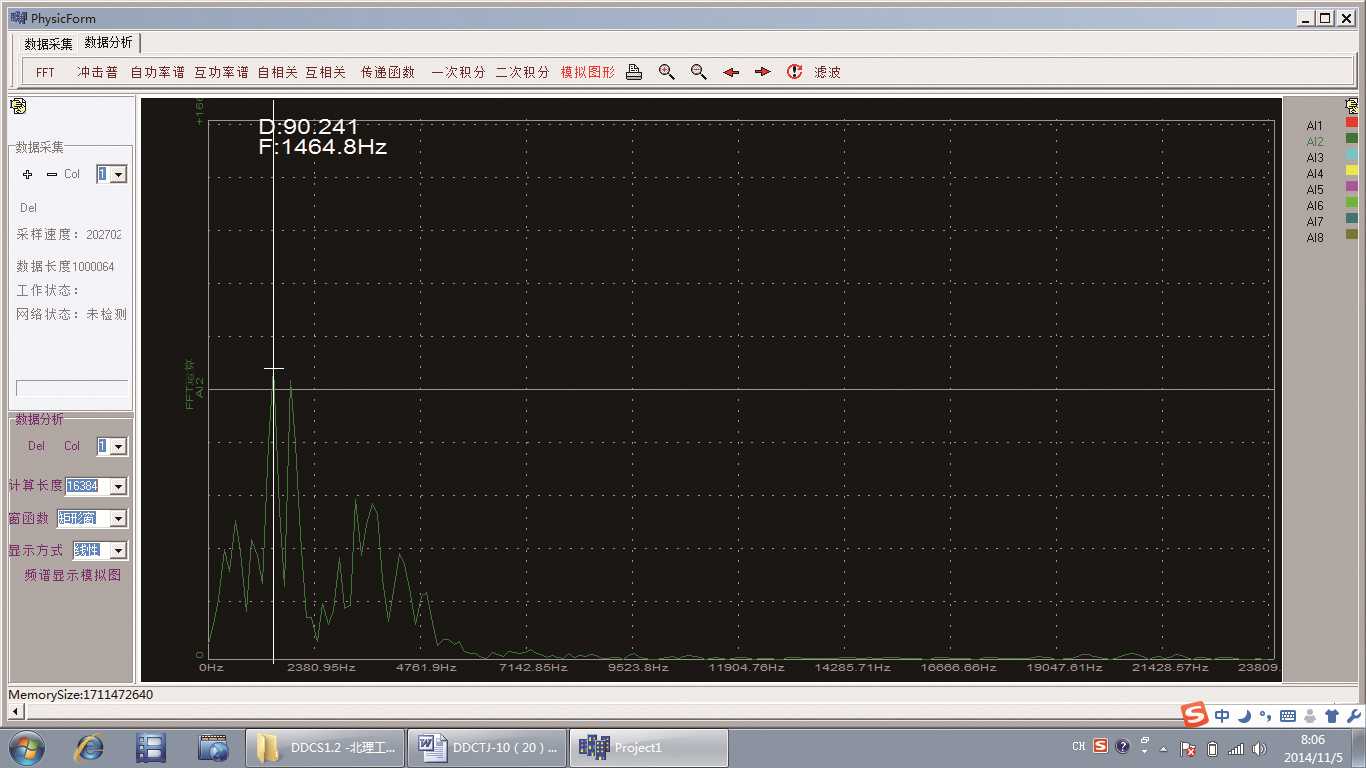

  (1)频谱分析:FFT运算、自功率谱、互功率 、自相关、互相关、传递函数、冲击响应谱。
  (2)信号处理:积分。
  (3)数字滤波:低通滤波、高通滤波、带通滤波、带阻滤波,可选各种窗函数进行滤波计算。
  (4)图形显示:采样信号显示、分析结果显示、图形打印输出。
